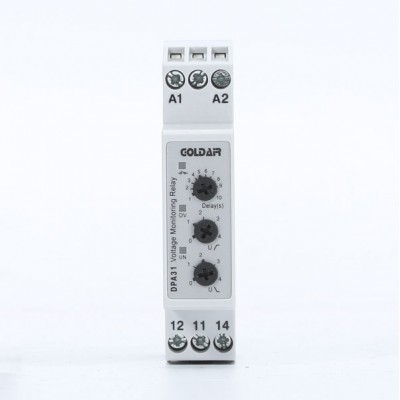

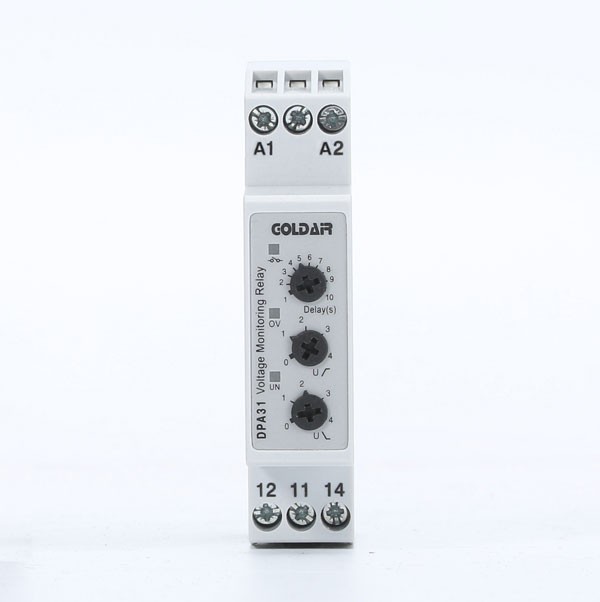

DPA31 電源監視器
訂購號. 17G0603101
- 主電路：額定電壓(280V AC以下，50/60Hz)
- 輸出繼電器： 1SPDT
- 過壓保護功能
- 欠壓保護功能
- 延時時間(1-10S)設定功能
- 過壓/欠壓故障LED指示功能
- 過壓(240-280V)/欠壓(160-220)動作值設定功能
- 繼電器動作狀態LED指示功能
- 尺寸：17.5x81x67.2 mm
- 產品描述
- 文檔下載
- 在線詢價
簡介
DPA31單相電源監視器主要用于單相交流50/60Hz，額定電壓300V以下的電路中，作為對單相設備電壓過高或過低提供繼電保護,本保護器按提供的圖紙進行接線，一般是對單相電源的輸入側采樣!
當電源電壓正常時，繼電器吸合，常開觸點(11、14)閉合，常閉觸點(11、12)斷開，綠色LED點亮;當發生電源異常時，繼電器釋放，常開觸點斷開，常閉觸點閉合。綠色LED滅,相應故障LED點亮。

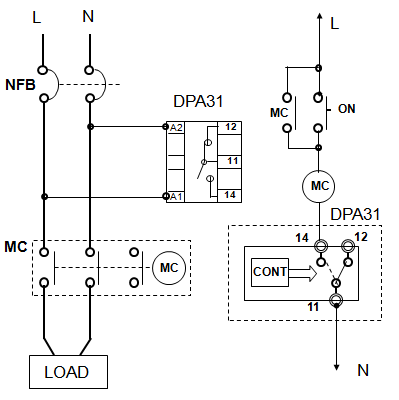

線路應用示意圖
