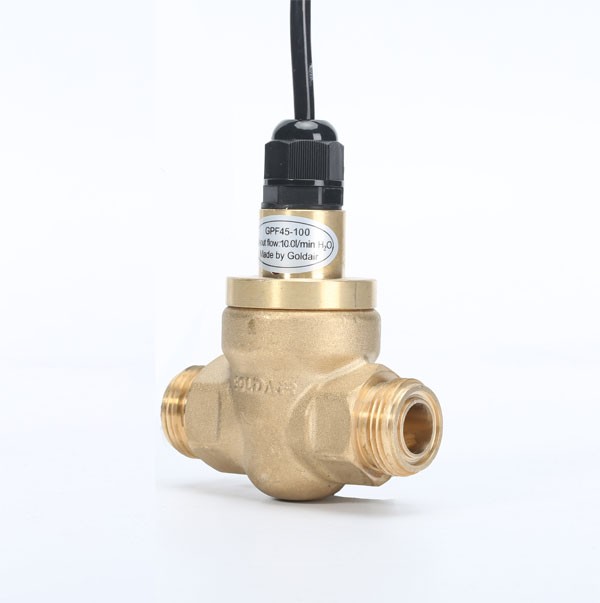

GPF45-100-11 油流量開關
特性
柱塞式固定開關點，高再現性，高抗污染
流量下降時的關斷點已經在出廠前調試完成。
用于螺桿壓縮機潤滑油流量監測.
|
公稱通徑 |
G1/2” DN 15 |
|
最大流量 |
20l/min |
|
關斷點 （ 流量減少,H2O） |
10.0 l/min±3% |
|
連接 |
1" -14 UNF |
|
公稱壓力 |
PN200bar（閥體部分） |
|
使用媒介溫度 |
-20..+100 |
|
環境溫度 |
-20..+70 |
|
使用媒介 |
潤滑油 |
|
最高開關電壓 |
240Vac/200Vdc |
|
最大切換電流 |
0.7Aac/0.5Adc |
|
最大通過電流 |
1A |
|
觸點容量 |
70VA/50W |
|
防護等級 |
IP65 |
|
電氣連接 |
3x0.5 mm2 L=1m
SPNO棕色 藍色+ PE黃綠色 |
|
材料（與媒介接觸） |
黃銅,耐氟橡膠, 永磁體 |
|
材料（非接觸媒介） |
PA,PVC |
- 產品描述
- 文檔下載
- 在線詢價
功能描述
當液體的流量增加時，會頂開裝有磁環的柱塞，柱塞上的磁環驅動隔離的干簧管吸合;
當液體的流量減少時，柱塞在彈簧作用下回歸，使干簧管斷開。
干簧管與閥體內的流體完全隔離。
永磁磁環耐高溫及耐氟利昂、油、水等物體。
安裝與連接
請按照流動方向為水平的參照位置安裝，并保持電氣接線部位朝上!
連接銅管時，用一個扳手固定閥體，另一個扳手擰動螺帽，注意最大扭矩不得超過75Nm.

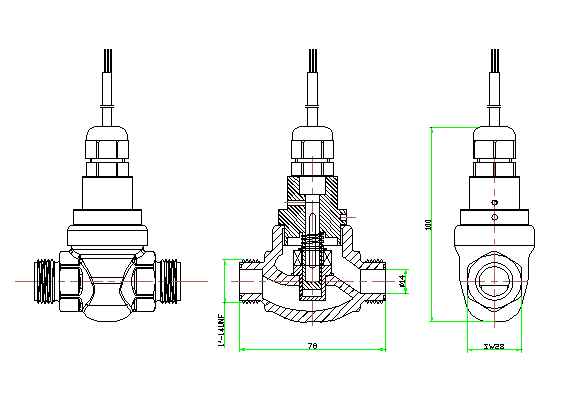

外形尺寸示意圖
