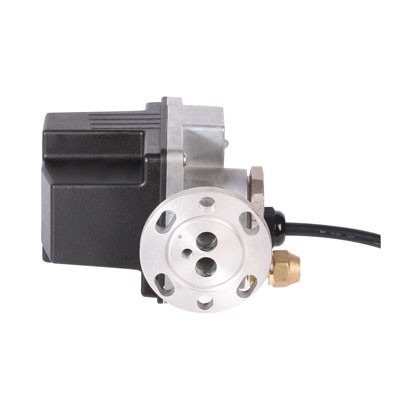

OUT280監視并控制制冷壓縮機的潤滑油油位, 由于從共用的儲油器采用主動油位調節供油, 解決了多壓縮機并聯時的油分配問題。此油位調節器能保持油位在油視鏡的40%到60%之間。

原理描述

OUT280安裝好通電開啟自檢，如硬件正常無故障，3秒后開始進入正常待機功能。20秒延遲期內不監測油位，讓油沉淀趨于穩定狀態。此后，一旦監測到壓縮機低油位的情形，即打開調節器內置的電磁閥，執行如下的注油程序：注油5秒/等待5秒，注油10秒/等待10秒，注油20秒/等待20秒，注油30秒/等待35秒，如果135秒后，油位仍未達到正常水平，則報警輸出，并執行最后一次的注油程序(注油30秒/等待30秒)。如果油位正常，3秒后關閉報警輸出，再次等待20秒后的油位監測、調節程序。如果供應電壓低，即使油位正常，報警繼電器會動作并鎖定。大約5S后，注油進展自動停止。當電源斷電約5S時，鎖定可解除。內置的紅綠雙色LED燈實時顯示工作狀態。

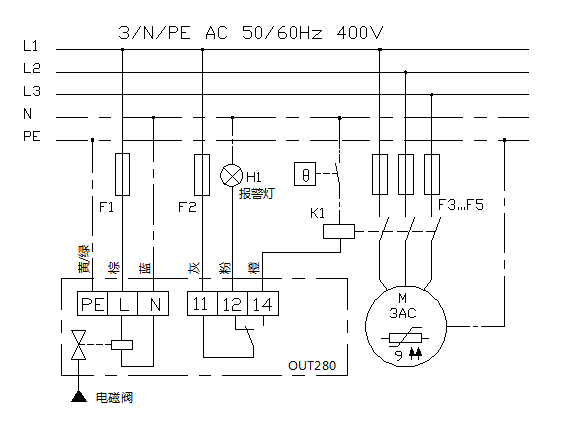

線路示意圖
