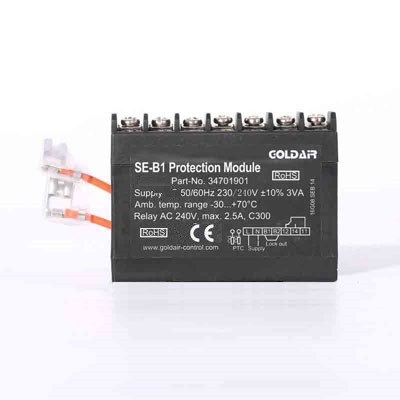

SE-B1電機保護模塊
編號 電源電壓 訂購編號
34701901 AC 230/240V ±15% 16G08 SEB 14
34701910 AC 115-240V±15%, 16G08 SEB 15
34701902 AC 24V±15% 16G08 SEB 16
技術數據
* 環境溫度：-30...+70℃
* 測量回路(類型: PTC)
-R動作 : 4.50 KΩ±10%、 -R復位: 2.75 KΩ±10%
* 輸出繼電器：1SPDT
* 機械壽命：約一百萬次
* 防護等級：IP00
* 尺寸: 50x33x68 (mm)
* 重量: 約200g
- 產品描述
- 文檔下載
- 在線詢價
簡介
主要用于八角機壓縮機。
適用于重載負荷或頻繁啟動的驅動中。
并可以應用于螺桿壓縮機油流量開關保護自鎖場合。
功能描述
SE-B1 (橙色線)測量電路的輸入端可以連接多達9個具有不同響應溫度符合 DIN 44081/082的 PTC傳感器。一個 SE-B1可以監測多個被測區域。如果監測到一個或多個區域內PTC阻值超過各自響應的阻值至高阻狀態，壓縮機保護模塊繼電器釋放動作，關閉接觸器。當電機冷卻后并且電子鎖定功能解除后，則自動重啟監測。電子鎖保護裝置安裝在保護模塊的B1-B2端?？梢酝ㄟ^(guò)拆除B1-B2的連接線解除鎖定功能，無電子鎖功能下的應用電機冷卻后設備可反復自執行監測動作。此開關電路為閉環電路原理，即一旦傳感器或電路故障，繼電器復位并關閉。
橙色引線：如用于流量開關檢測保護用，須注意極性!

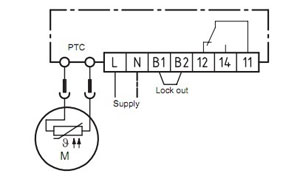

線路示意圖
