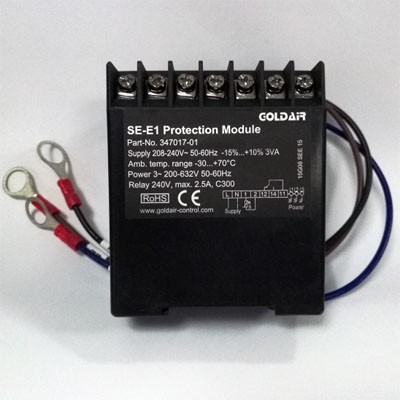

SE-E1 電機保護模塊
編號 電源電壓 訂購編號
34701701 AC 208-240V ±15% 15G08 SEE 15
34701710 AC 115-230V -15…+10% 15G08 SEE 16
技術數據
* 環境溫度：-30...+70℃
* 測量回路(類型：PTC):
-Rtrip 11.40 KΩ±20% / -Rreset 2.95 KΩ±20%
* 輸出繼電器: 1SPDT
Max AC 240V 2.5A , C300 ；Min. AC/DC＞24V, ＞20mA
* 機械壽命： 約一百萬次
* 電壓監視功能: 缺相 相序
* 監測電壓: 3 AC 50-60Hz 200-632V ±10%
* 尺寸: 68.4*33*80(in mm)
* 重量: 約 200g
- 產品描述
- 文檔下載
- 在線詢價
簡介
用于螺桿壓縮機、活塞壓縮機、渦旋壓縮機
監測制冷系統中壓縮機電機繞組及排氣溫度、電源相序以及缺相故障。
功能描述
- 與PTC溫度傳感器配合使用,可用于各種需要保護的電機。
- 可以監視多至9個具有不同響就應溫度的PTC 熱敏電阻值。如果1個或多個 PTC 熱敏電阻成高阻狀態，繼電器開關斷開; 當電阻值低于復位阻值并且5min復位時間到，則自動重新檢測;如第二次檢測到PTC故障，則復位時間為60min; 第三次檢測到高阻狀態，則鎖定。
- 電機啟動檢測電源相序及缺相，如檢測到故障，繼電器開關斷開并鎖定。
- 電機斷電后電壓檢測功能20S后自動復位。
- 電源斷電5S以上鎖定功能自動解除。
- 傳感器輸入電路和電壓檢測電路完全獨立隔離。
- 此保護模塊不適用于變頻器側。

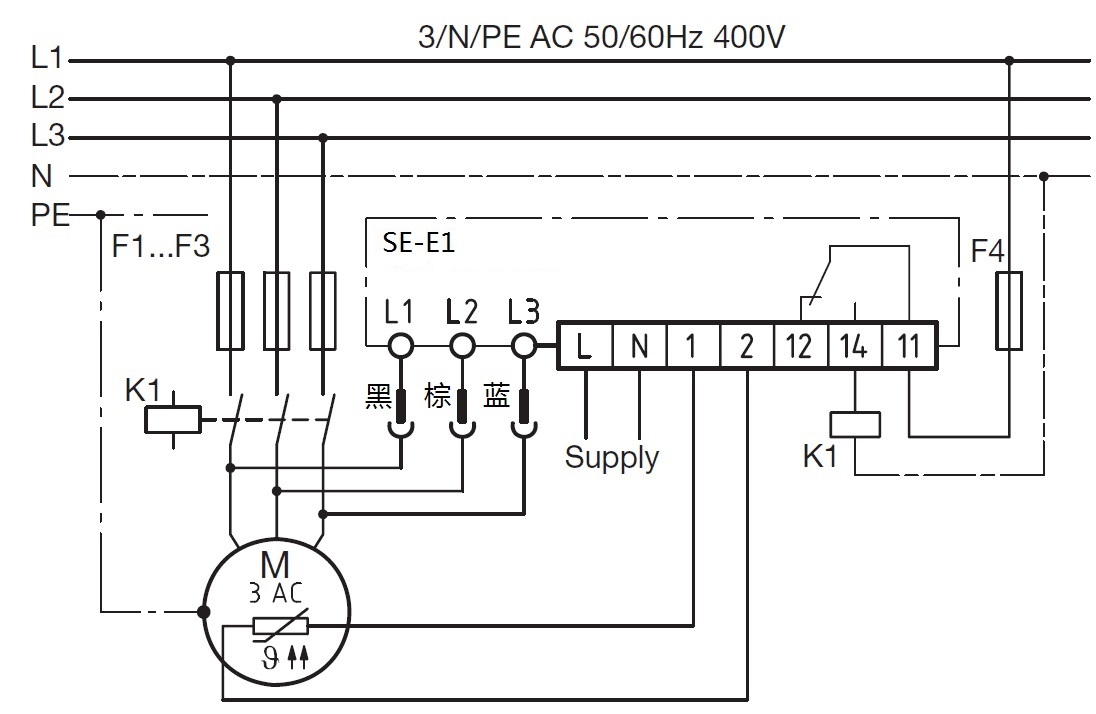

接線示意圖
